01Kompakt
FODIS Box 400x800 D400
Modulares Schachtsystem für die Erdverlegung mit drei Deckelvarianten, anpassbarer Tiefe und Belastungsklasse D400
- Lichtmaße
- 400 × 800 mm
- Körperhöhen
- 3 (600 / 825 / 1050 mm)
- Lastklasse
- D400

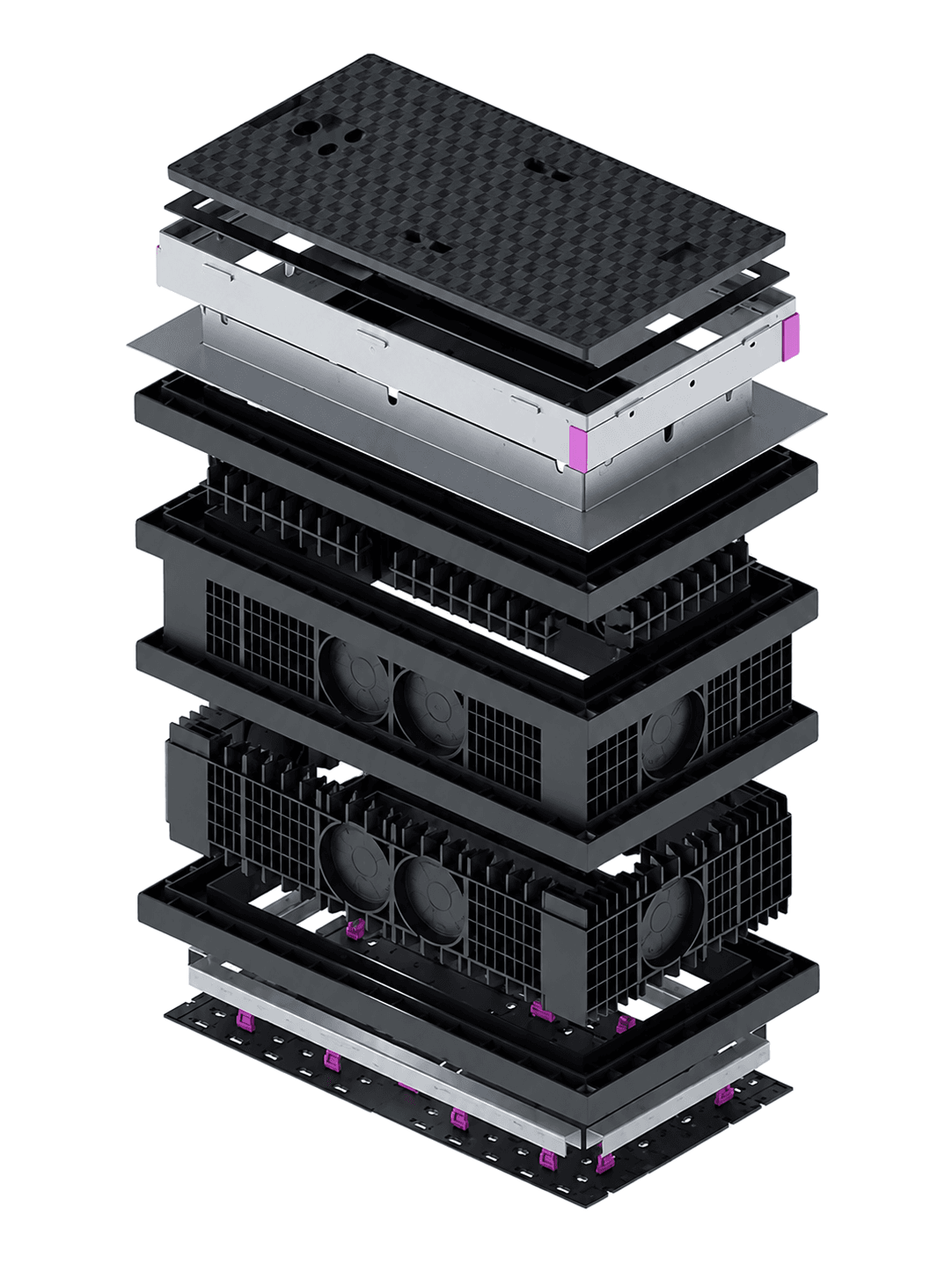

Modulares Schachtsystem · EU-Patent
Der Schacht,neu gedachtfür Glasfaser.
FODIS Box ist ein vollständig modulares Schachtsystem für den Glasfaserausbau – konstruiert, um Nacharbeit, Lageraufwand und Tiefenkompromisse zu eliminieren. Zwei Formate. Drei Deckelvarianten. Ein konsequentes System.
Europäisches Patent EP24175467.0
- Modularer Korpus
- Anpassbare Tiefe
- 75 mm Raster
- Belastungsklasse D400
- Feuerverzinkt
- Drei Deckelvarianten
- Vier Verschlüsse
- EU-patentiert
- Modularer Korpus
- Anpassbare Tiefe
- 75 mm Raster
- Belastungsklasse D400
- Feuerverzinkt
- Drei Deckelvarianten
- Vier Verschlüsse
- EU-patentiert
Zwei Formate. Ein System.
Wählen Sie die Grundfläche, die zum Projekt passt
Beide Formate teilen denselben modularen Aufbau, dieselbe Verschluss-Familie und dieselben Deckelmaterialien – die Spezifikation wird zur Frage der Lichtmaße, nicht zur Neukonstruktion.
02Großformat
FODIS Box 880x1120 D400
Modulares Großschachtsystem für die Erdverlegung mit zweiteiligen Deckeln, anpassbarer Tiefe und Belastungsklasse D400
- Lichtmaße
- 880 × 1120 mm
- Körperhöhen
- 3 (600 / 825 / 1050 mm)
- Lastklasse
- D400
Engineering
Sechs Gründe, warum dieses System unterirdisch funktioniert
Jedes Detail ist für Montageteams, Projektplanung und Asset-Owner gewählt – nicht für die Katalog-Optik.
- 01
Drei Deckelvarianten
Wahlweise Sphäroguss (Schwerlast), Beton oder pflasterbare Deckel — alle höhenverstellbar, alle Metallteile feuerverzinkt.
- 02
Modularer Korpus
Flexible Konstruktion, Tiefe lässt sich bauseits einfach anpassen. Kleinste Tiefenänderung 75 mm.
- 03
Kompatibel mit Cluff-Locheinsatz
Möglichkeit, zwei Arten von Cluff-Locheinsätzen (Stufentüllen) für die Kabeleinführung zu ergänzen.
- 04
Verstärkter D400-Rahmen
Die D400-Ausführung enthält in der Mitte einen Doppelrahmen aus verzinktem Metall, zertifiziert für Schwerlastverkehr.
- 05
Vier Verriegelungsmechanismen
Verfügbar mit Sechskant-, Innensechskant-, LICK-LOCK- oder COLT/TELNET-Verriegelung — oder ohne Verriegelung.
- 06
Rutschhemmende Bodenplatte
Verstärkter Rahmen und rutschhemmende Bodenplatte serienmäßig enthalten.

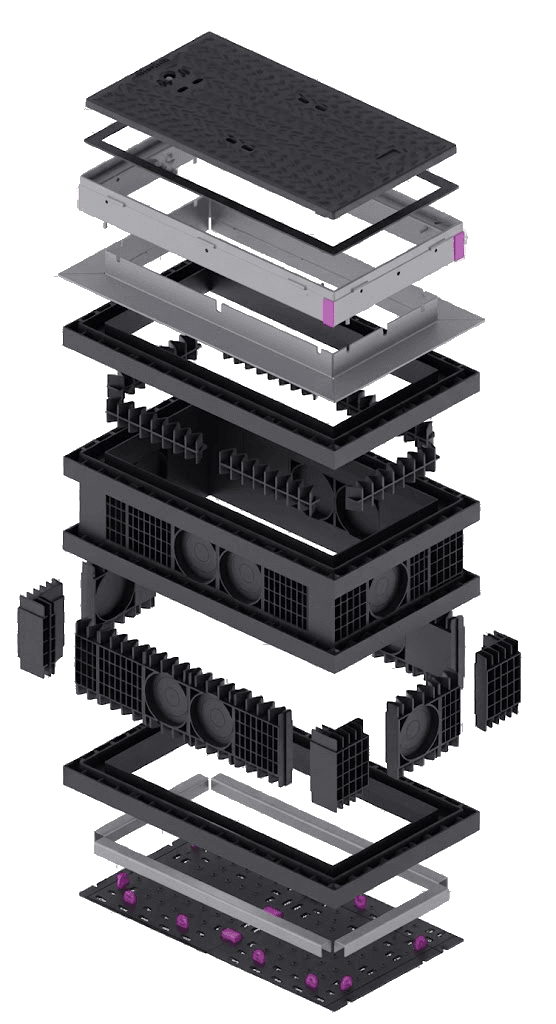

Modulare Konstruktion
Jede Schicht arbeitet als ein System
Deckel, Rahmen, Körpersegmente und Bodenplatte sind unabhängig spezifizierbar, werden flach geliefert und ohne Spezialwerkzeug vor Ort montiert. Die Tiefe wird in 75 mm Schritten justiert – keine Sonderanfertigung, kein Überbestand.
- mm Tiefenraster
- 75
- Körperhöhen
- 3
- Verschlüsse
- 4
Auf einen Blick
Direkter Vergleich
Das Wesentliche für die frühe Projektphase — die vollständigen Spezifikationen folgen darunter.
KompaktFODIS 400x800 D400
GroßformatFODIS 880x1120 D400
Lichte Abmessungen
400 × 800 mm
880 × 1120 mm
Außenabmessungen
580 × 980 mm
1060 × 1300 mm
Belastungsklasse
D400
D400
Deckelvarianten
3 (ductile iron / concrete / paveable)
3 (ductile iron / concrete / paveable, 2-piece)
Korpushöhen
3 (600 / 825 / 1050 mm)
3 (600 / 825 / 1050 mm)
Konfigurationen
Gebaut für Ihre Baustelle, nicht für den Katalog
Kombinieren Sie Deckel und Verschlüsse über beide Formate. Alle Metallteile feuerverzinkt.
- Sphärogussdeckel
- Betondeckel
- Pflasterbarer Deckel
- LICK-LOCK-Verriegelung
- COLT/TELNET-Verriegelung
- Sechskant-Verriegelung
- Feuerverzinkt
- Zweiteilige Deckel
Technische Daten
Vollständige Spezifikationen
Kombinierte Spezifikationsmatrix für beide FODIS Box Formate. Vollständige Varianten finden Sie im jeweiligen Datenblatt.
| Spezifikation | FODIS 400x800 D400 | FODIS 880x1120 D400 |
|---|---|---|
| Lichte Höhe — Variante 1 | 600 mm | 600 mm |
| Lichte Höhe — Variante 2 | 825 mm | 825 mm |
| Lichte Höhe — Variante 3 | 1050 mm | 1050 mm |
| Außenhöhe (Sphäroguss, 600 lichte Höhe) | 720 mm | 720 mm |
| Außenhöhe (Sphäroguss, 825 lichte Höhe) | 945 mm | 945 mm |
| Außenhöhe (Sphäroguss, 1050 lichte Höhe) | 1170 mm | 1170 mm |
| Außenhöhe (Beton, 600 lichte Höhe) | 770 mm | 785 mm |
| Außenhöhe (Beton, 825 lichte Höhe) | 995 mm | 1010 mm |
| Außenhöhe (Beton, 1050 lichte Höhe) | 1210 mm | 1235 mm |
| Außenhöhe (pflasterbar, 600 lichte Höhe) | 815 mm | 825 mm |
| Außenhöhe (pflasterbar, 825 lichte Höhe) | 1040 mm | 1050 mm |
| Außenhöhe (pflasterbar, 1050 lichte Höhe) | 1265 mm | 1275 mm |
| Belastungsklasse | D400 | D400 |
| Rahmenkonstruktion | Double frame in the middle with galvanized metal (D400 execution) | Double frame in the middle with galvanized metal (D400 execution) |
| Bodenplatte | Reinforced frame, anti-slip | Reinforced frame, anti-slip |
| Stufentüllen pro Lochebene | 6 | — |
| Deckelkonfiguration | — | 2-piece (matches large footprint) |
| Stufentüllen pro Schacht | — | 6 (supplied, not assembled) |
